一、简介

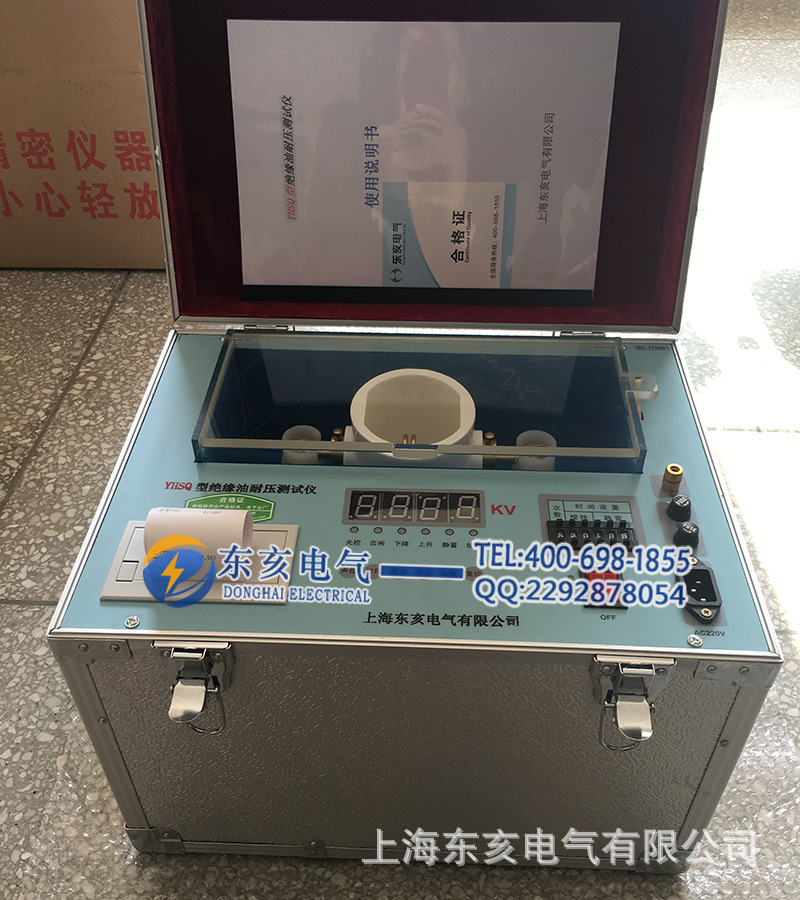

YHSQ型电气绝缘强度检测仪是依据国际IEC-156各国标GB507-86《绝缘油介电强度测定法》的要求，同广大使用者的反馈意见，在HCJ-9201的基础上，开发的全自动化仪器。

本仪器选用单片机为主导，先设定后开机测试的方法，全部过程由微机自动运行控制，操作简单，方便适用。

二、用途与特点

本仪器适合测试各种绝缘油介电强度。其主要性能特点：

1、本仪器设有自动检测功能，如开机自动进入复位状态执行调压器回零。

2、采用了微型TPU-A面板式打印机，做完试验后结果自动打印。

3、根据用户需求可改变测试次数、搅拌静置时间、声控光控提醒连续打印与非打印。

4、本仪器采用全自动磁振子搅拌，消除油样的不均匀和气泡。

三、技术规格

1、工作电源：AC 220V±10％、50HZ±5％

2、测量范围：AC 0-80KV

3、限定电流：5mA

4、测量精度：1％

5、调压速度：2KV/S±10％

6、预定设置：次数1-9 搅拌时间0-1分39秒

            静置时间0-10分39秒

7、使用条件：环境温度0℃-35℃

             相对温度≤75％

8、油杯间隙：2.5mm（油杯塞尺直径）
